Keithley2430高压源表 多功能数字万用表

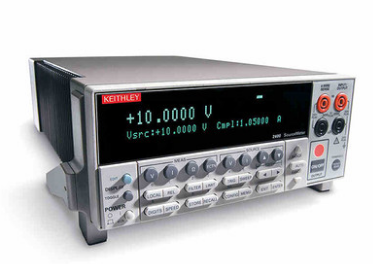

Keithley 2400 SourceMeter SMU仪器

Keithley 2400系列SMU仪器提供四象限精密电压和电流源/负载，外加触摸屏用户界面上的测量。这些仪器可同时提供10 fA - 10 A脉冲电流和/或100nV - 200V电压、1000W脉冲和100W直流总功率的源和测量。

吉时利数字源表系列专用于要求紧密结合源和测量的测试应用。全部数字源表型号都提供精密电压源和电流源以及测量功能。每款数字源表既是高度稳定的直流电源也是真仪器级的5位半万用表。此电源的特性包括低噪声、精密和回读。此万用表的功能包括可重复性高和低噪声。最终形成了紧凑、单通道、直流参数测试仪。在工作时，这些仪器能用作电压源、电流源、电压表、电流表和欧姆表。通信、半导体、计算机、汽车和医疗行业的组件和模块制造商会发现吉时利数字源表是适于特性分析和生产测试等广泛应用的重要源表。

主要特性：

集5台仪器的功能于一体（IV源、IVR测量）

6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA

源和阱（4象限）工作

0.012%基础测量精度（5位半分辨率）

2线、4线和6线远程电压源和测量感测

1700读数/秒（4位半分辨率），通过GPIB

通过/失效比较器用于快速排序/分选

提供高速感测线接触检查功能

可编程DIO端口用于自动化/处理程序/探针控制

标准SCPI GPIB、RS232和吉时利触发链路接口

吉时利LabTracer 2.0版I-V曲线跟踪应用软件（下载）

典型应用

设备：

分立半导体器件

无源器件

瞬变抑制器件

IC、RFIC、MMIC

激光二极管、激光二极管模块、LED、光检测器

电路保护器件：TVS、MOV、保险丝等

气袋

连接器、开关、继电器

测试：

漏电

低电压/电阻

LIV

IDDQ

I-V特性分析

隔离和印制线电阻

温度系数

正向电压、反向击穿、漏电流

直流参数测试

直流电源

HIPOT

电压精度（本地或远端感测）

型号

量程

设置分辨率

电源 1

准确度(1年)23°C ±5°C±(% rdg. +电压)

缺省测量分辨率

测量 2, 3, 4 准确度(1年)23°C ±5°C±(% rdg. +电压)

输出转换速率(±30%)

源/阱极限

2400, 2401

200.000 mV

5 μV

0.02% + 600 μV

1 μV

0.012% + 300 μV

±21 V @ ±1.05 A

±210 V @ ±105 mA*

2.00000 V

50 μV

0.02% + 600 μV

10 μV

0.012% + 300 μV

20.0000 V

500 μV

0.02% + 2.4 mV

100 μV

0.015% + 1.5 mV

0.08 V/μs

200.000 V*

5 mV

0.02% + 24 mV

1 mV

0.015% + 10 mV

0.5 V/μs

2410

200.000 mV

5 μV

0.02% + 600 μV

1 μV

0.012% + 300 μV

±21 V @ ±1.05 A

±1100 V @ ±21 mA

2.00000 V

50 μV

0.02% + 600 μV

10 μV

0.012% + 300 μV

20.0000 V

500 μV

0.02% + 2.4 mV

100 μV

0.015% + 1 mV

0.15 V/μs

1000.00 V

50 mV

0.02% + 100 mV

10 mV

0.015% + 50 mV

0.5 V/μs

2420

200.000 mV

5 μV

0.02% + 600 μV

1 μV

0.012% + 300 μV

±21 V @ ±3.15 A

±63 V @ ±1.05 A

2.00000 V

50 μV

0.02% + 600 μV

10 μV

0.012% + 300 μV

20.0000 V

500 μV

0.02% + 2.4 mV

100 μV

0.015% + 1 mV

0.08 V/μs

60.0000 V

1.5 mV

0.02% + 7.2 mV

1 mV

0.015% + 3 mV

0.14 V/μs

2440

200.000 mV

5 μV

0.02% + 600 μV

1 μV

0.012% + 300 μV

±10.5 V @ ±5.25 A

±42 V @ ±1.05 A

2.00000 V

50 μV

0.02% + 600 μV

10 μV

0.012% + 300 μV

10.0000 V

500 μV

0.02% + 1.2 mV

100 μV

0.015% + 750 μV

0.08 V/μs

40.0000 V

5 mV

0.02% + 4.8 mV

1 mV

0.015% + 3 mV

0.25 V/μs
